Vandens valymo filtrai užima ypatingai svarbią vietą tiek buitinėje, tiek pramoninėje veikloje. Viena populiariausia jų rūšis yra užpilamieji filtrai. Jie išsiskiria ne tik savo universalumu, bet ir efektyvumu, todėl yra plačiai naudojami namams ir komercijai. Šioje straipsnyje bus nagrinėjama užpilamųjų filtrų sandara, jų veikimo principai ir svarbiausios sudedamosios dalys, padedančios pasiekti aukštą vandens valymo našumą bei pritaikymą įvairiose srityse. Visų užpilamųjų vandens filtrų, nepriklausomai nuo jų gamintojo ir paskirties, sandara, iš esmės, yra vienoda. Taigi, kokia yra vandens filtro sandara?:

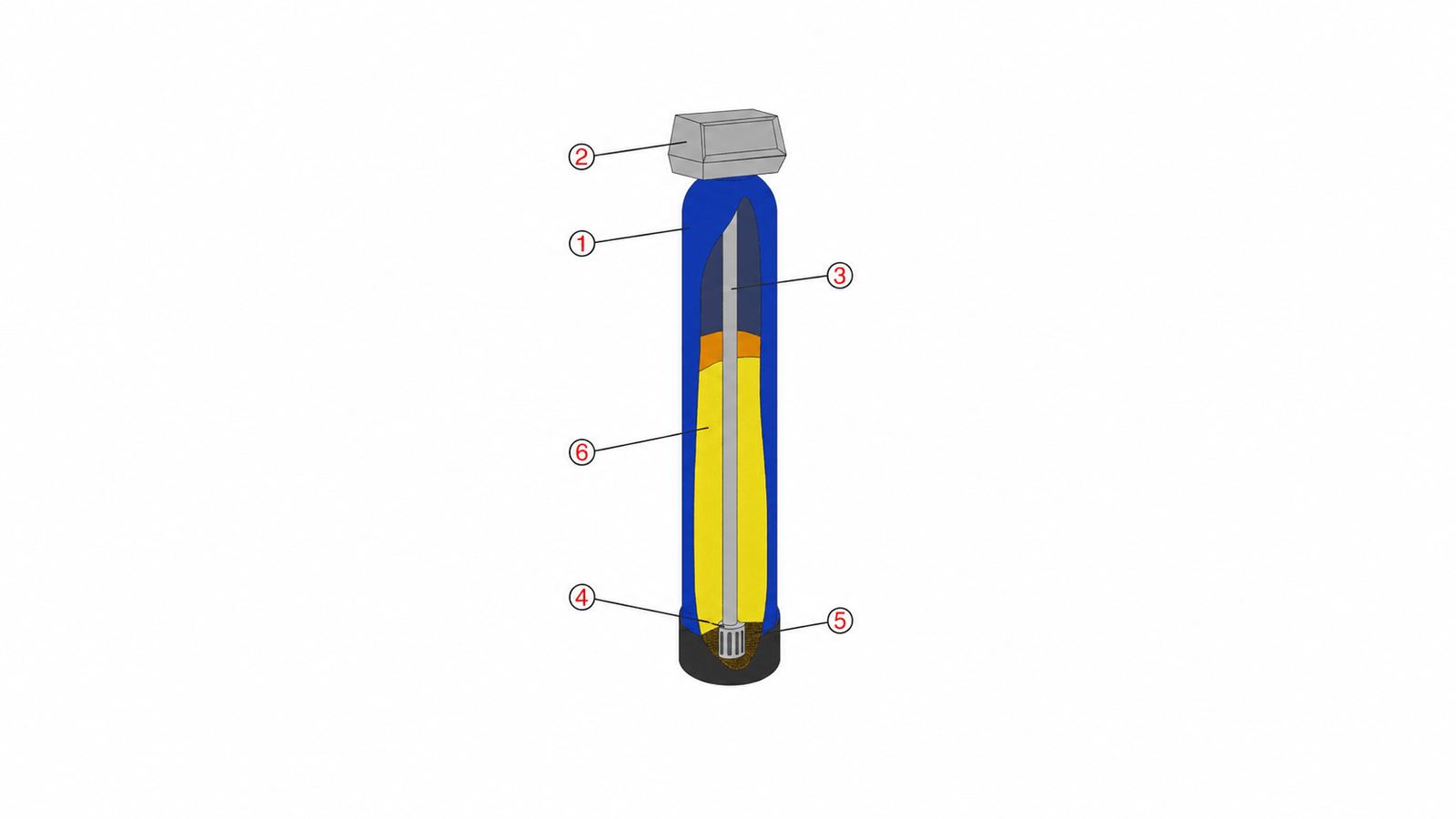

1. Vandens filtro korpusas
Pirmas elementas vandens filtro sandaroje yra filtro korpusas [1]. Dažniausiai jis yra gaminamas iš polietileno ir yra apipintas stiklo pluošto siūlu su epoksidine derva. Tai suteikia filtro korpusui patvarumo nuo didelių slėgių ir užtikrina ilgą korpuso tarnavimo laiką. Kartais filtro korpusai būna ir iš nerūdijančio plieno. Nerūdijantis plienas laikomas brangia ir sunkia medžiaga, todėl dažniausiai naudojamas specialiais atvejais (pavyzdžiui, medicinoje).
Korpusas yra tuščiavidurio cilindro formos, su kupolo formos viršutine dalimi ir dugnu. Tokia forma yra pasirinkta ne šiaip sau. Ji užtikrina optimalias filtro darbo hidraulines savybes. Stabilumui užtikrinti filtro apačioje yra žiedo formos pagrindas. Viršutinėje filtro dalyje yra anga, pro kurią filtras surenkamas ir užpilamas. Dideliuose korpusuose tokia anga yra filtro apačioje, kad filtrą būtų lengviau surinkti ir remontuoti.
2. Valdymo vožtuvas
Filtro valdymo vožtuvas paskirtis – laiku pradėti filtro regeneracijos (užpildų gebos atstatymą) procesą ir palaipsniui perjungti vandens srautus filtro viduje pagal įdiegtą programą. Filtro valdymo vožtuvas būna su atitinkama pavara (elektromechanine arba hidrauline), bei su reikiama automatika (galima versija su rankiniu valdymu).
Valdymo vožtuvas visuomet turi tris išorines jungtis, iš kurių viena skirta nevalyto vandens pateikimui į vandens filtrą, o kita – jau filtruoto vandens tiekimui. Trečia jungtis yra skirta prijungti filtrą prie nuotekų, jog šis atsiplovimo metu galėtų pašalinti sukauptus teršalus. Tokios sandaros yra valdymo vožtuvai, kurie atsiplovimą atlieka be cheminės regeneracijos. Vožtuvai, kurie atsiplovimą atlieka su chemine regeneracija turi dar viena papildomą išvedimą. Jis yra skirtas regeneravimo tirpalui (dažniausiai druskos tirpalui) ištraukti iš bako, po to ir jį užpilti vandeniu.
Priklausomai nuo to, pagal ką filtras plaunasi, valdymo vožtuvai skirstomi į dvi pagrindines rūšis.
1. Valdymo vožtuvas su regeneracija pagal laiką.
Toks blokas turi laikmatį, kuris tam tikrais laiko tarpais duoda signalą pradėti regeneraciją. Tokie vožtuvai dažniau naudojami filtruose be cheminės regeneracijos.
2. Valdymo vožtuvas su regeneracija pagal realias sąnaudas.
Toks valdymo vožtuvas turi sąnaudų skaitiklį (vandens skaitiklį), kuris pro filtrą pratekėjus tam tikram kiekiui vandens duoda signalą pradėti regeneraciją. Tokie blokai dažniau naudojami filtruose su chemine regeneracija.
Daug rečiau sutinkami valdymo vožtuvas su regeneracija pagal vandens kokybės parametrą. Toks filtras turi vieną arba daugiau daviklių. Jų paskirtis – matuoti vieną arba keletą vandens parametrų sistemos išleidimo vietoje ir duoti signalą pradėti regeneraciją tik tuomet, kai išvalyto vandens parametrai nebeatitinka nustatytų ribų (pavyzdžiui, kai padidėja vandens kietumas). Davikliai dažnai yra valdomi mikroprocesoriumi. Savaime suprantama, kad tokios sistemos yra brangios ir praktiškai naudojamos tik stambiuose pramoniniuose objektuose. Paprastai valdymo vožtuvas įrengiamas viršutinėje filtro korpuso angoje (kaip pavaizduota paveikslėlyje).
3. Centrinis vertikalus distributorius
Centrinis skirstymo vamzdis – tai vamzdis (dažniausiai plastikinis), tvirtinamas vertikaliai filtro korpuso viduryje. Viršutinis šio vamzdžio galas sujungtas su valdymo vožtuvu, o prie kito galo pritvirtintas apatinis skirstytuvas.
4. Apatinis skirstytuvas
Santykinai nedideliuose filtruose apatinis skirstytuvas yra plastikinis sietelis su daugybe plonyčių plyšių (paveikslėlyje šie plyšiai specialiai pavaizduoti platūs). Vandens filtravimo metu vanduo prateka pro užpildą, o iš dugno, per apatinį skirstytuvą, jis jau yra traukiamas ir paduodamas į vožtuvą [2]. Iš vožtuvo vanduo patenka jau į sistemą.
5. Skirstymo pasluoksnis
Pasluoksniui naudojamas specialus ir kruopščiai atrinktas kvarcinis smėlis. Dėl vienodo granulių dydžio kvarcinio smėlio pasluoksnis [5] „gerina“ apatinio skirstytuvo [4] darbą, t.y., padeda tolygiai paskirstyti vandens srautą per visą filtro plotą.
6. Filtravimo užpildas
Vandens filtro sandara užsibaigia filtrų užpildais. Būtent nuo to, koks jis yra naudojamas filtre, priklauso filtro darbas. Filtravimo užpildo rūšies parinkimas – nelengvas uždavinys, kuris priklauso nuo įvairių veiksnių, o visų pirma – nuo tiekiamo vandens tyrimo rezultatų (vandens parametrų) ir nuo tikslų, kuriuos reikia pasiekti. Tačiau tinkamo filtravimo užpildo parinkimas – dar tik pusė darbo. Taip pat būtina parinkti filtravimo užpildo kiekį pagal filtro našumą, matmenis, regeneracijos tipą ir pačio filtravimo užpildo fizines ir chemines savybes. Tai pasiekiama teisingai apskaičiavus filtro galimybes. Skaičiuojant įvertinamas vandens tekėjimo filtru greitis įvairių režimų metu, minimalus reikiamas filtravimo užpildo sluoksnio aukštis, plėtimosi ribos, kurias reikia užtikrinti atbulinio plovimo metu ir daug kitų parametrų. Pagal skaičiavimo rezultatus parenkamas filtravimo užpildo kiekis kiekvieno dydžio filtrui ir atitinkamai sureguliuojamas filtro valdymo vožtuvas.
Taip pat būtina pažymėti, kad filtravimo užpildas gali būti vieno komponento, t.y. gali būti sudarytas iš vienos rūšies filtruojančios terpės, dviejų komponentų ir daugiasluoksniais, susidedantis iš kelių rūšių filtruojančios terpės. Daugiasluoksniais užpildo filtruojančios terpės gali būti sumaišytos arba išdėstytos sluoksniais.
Kadangi jau susipažinote su vandens filtro sandara, jus taip pat gali dominti, kaip veikia vandens filtrai su skirtingais užpildais.
